Cisco merupakan perangkat lunak virtual yang digunakan untuk mensimulasikan topologi jaringan dan meniru modern jaringan komputer, so kita let's go ke proses
1. Kita tambahkan Router tipe 2811
5. Lalu di switch kita arahkan ke FastEthernet0/1
6. Kita tambahkan 4 IP Phone
7. Dan hubungkan memakai kabel straight
8. IP phone 1: Switch arahkan FastEthernet0/2, IP Phone arahkan ke Switch
IP phone 2: Switch arahkan FastEthernet0/3, IP Phone arahkan ke Switch
IP phone 3: Switch arahkan FastEthernet0/4, IP Phone arahkan ke Switch
IP phone 4: Switch arahkan FastEthernet0/5, IP Phone arahkan ke Switch
9. Lalu kita klik IP Phone dan pasang Cisco VoIP power adapter ke port nya
*Ulangi ke semua IP Phone
10. Kita buka terminal Switch
11. Setting Voice Vlan 1 di switch
Switch>enable
Switch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.
Switch(config)#interface range fastethernet 0/1 - 5
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport voice vlan 1
Switch(config-if-range)#exit
Switch(config)#exit
Switch#
%SYS-5-CONFIG_I: Configured from console by console
Switch#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
Switch#
* Perintah interface range fastethernet 0/1 - 5 adalah untuk melakukan konfigurasi pada beberapa interface jadi jumlah angka setelah strip sesuai dengan jumlah interface kita
* Perintah switchport mode access adalah untuk masuk ke mode access switch
* Perintah switchport voice vlan 1 adalah untuk menset interface 0/1 - 0/5 untuk mengakses voice vlan 1
12. Setting IP Adress router
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface fastethernet 0/0
Router(config-if)#ip address 172.18.0.122 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#
*IP address kita atur bebas asalkan jangan sama dengan IP network
*Perintah interface fastethernet 0/0 adalah sesuai dengan interface yang kita atur di router karena tadi saya arahkan ke fastethernet0/0 jadi kita atur ke fastethernet 0/0
13. Setting IP DHCP
Router(config)#ip dhcp pool voice
Router(dhcp-config)#default-router 172.18.0.122
Router(dhcp-config)#network 172.18.0.5 255.255.255.0
Router(dhcp-config)#option 150 ip 172.18.0.122
Router(dhcp-config)#exit
Router(config)#ip dhcp excluded-address 172.18.0.122
Router(config)#
* Perintah default-router 172.18.0.122 untuk menset alamat tersebut sebagai gateway
* Perintah network 172.18.0.122 255.255.255.0 untuk menset network dan subnetmask untuk DHCP dan IP network tidak boleh sama dengan IP address, karena akan bertabrakan
* Perintah option 150 ip 172.18.0.122 adalah untuk menset option 150 untuk ip tersebut (option untuk memberikan alamat IP dari daftar TFTP server
* Perintah ip dhcp excluded-address 172.18.0.122 adalah untuk mengeluarlan alamat 172.18.0.122 agar ketika ada DHCP request, ip tidak diberikan ke DHCP client sehingga tidak terjadi conflict
14. Setting Telephony service
Router(config)#telephony-service
Router(config-telephony)#max-dn 4
Router(config-telephony)#max-ephones 4
Router(config-telephony)#ip source-address 172.18.0.122 port 2000
Router(config-telephony)#auto assign 1 to 5
Router(config-telephony)#auto assign 4 to 6
Router(config-telephony)#exit
* Perintah max-dn 4 adalah untuk menentukan max jumlah dial number
* Perintah max-ephones 4 adalah untuk menset jumlah IP Phone yang dapat teregister
* Perintah ip source-addresss 172.18.0.122 port 2000 adalah untuk menset ip router lokal dan port layanan komunikasi
15. Setting dial number di router
Router(config)#ephone-dn 1
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up
Router(config-ephone-dn)#number 1111
Router(config-ephone-dn)#
%IPPHONE-6-REGISTER: ephone-1 IP:172.18.0.3 Socket:2 DeviceType:Phone has registered.
Router(config-ephone-dn)#ephone-dn 2
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up
Router(config-ephone-dn)#number 2222
Router(config-ephone-dn)#
%IPPHONE-6-REGISTER: ephone-4 IP:172.18.0.1 Socket:2 DeviceType:Phone has registered.
Router(config-ephone-dn)#ephone-dn 3
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up
Router(config-ephone-dn)#number 3333
Router(config-ephone-dn)#
%IPPHONE-6-REGISTER: ephone-3 IP:172.18.0.2 Socket:2 DeviceType:Phone has registered.
Router(config-ephone-dn)#ephone-dn 4
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 4.1, changed state to up
Router(config-ephone-dn)#number 4444
Router(config-ephone-dn)#
%IPPHONE-6-REGISTER: ephone-2 IP:172.18.0.4 Socket:2 DeviceType:Phone has registered.
Router(config-ephone-dn)#exit
Router(config)#exit
Router#
%SYS-5-CONFIG_I: Configured from console by console
Router#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
Router#
*Perintah ephone-dn [number] adalah untuk menkonfigurasi dial number phone tersebut
* Setelah kita menambahkan number pada Phone, kita tunggu sesaat sampai ada tulisan number has registered

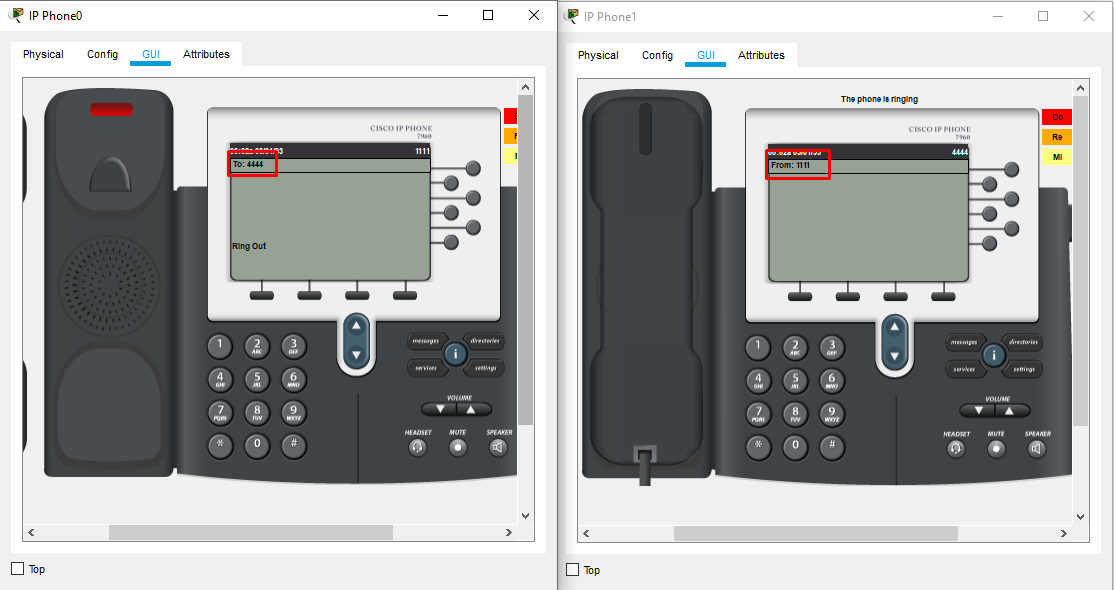

16. Lalu kita coba telepon dari Phone 0 ke Phone 1, 2, 3
Nah jika tersambung lampu indikator dari telepon itu akan berkedip kedip / ada tulisan connected
